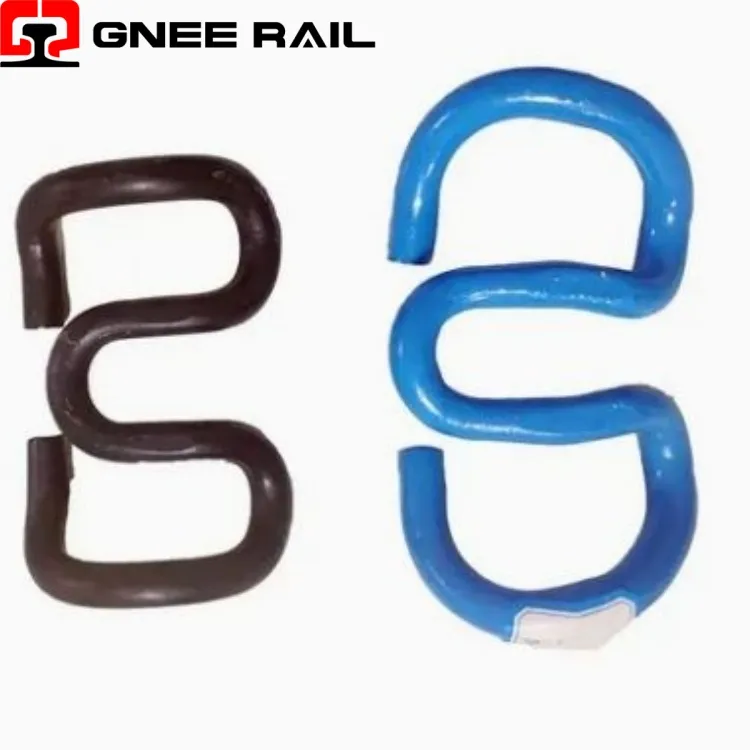

Klipy z uhlíkové oceli SKL

Železniční spona slouží k upevnění kolejnic k podkladní základové desce spolu s betonovým pražcem. K upevnění kolejnic k základní desce nebo pražci se používá celá řada různých typů-svorek pro velké zatížení, přičemž jednou z běžných je svorka E, která má tvar pažité kancelářské sponky. Dalším je SKL Tension Clamp, který je také celosvětově nejrozšířenějším typem. Jiné jako KPO Clamp a Nabla Clip, také používané v různých situacích.

Odeslat dotaz

Chat teď

Popis

Technické parametry

↵Systém uchycení kolejnice skl

Železniční klip SKL je aspona z pružinové oceli ve tvaru -omega-odolné proti tahukterá působí přesdefinovaná pružná deformace mezi odlitkem-v rameni a T-šroubem nebo šroubem s hrotem napínací kotvy- jedinečný mezi všemi kolejovými klipy jakopouze návrh vyžadující před-sestavení v -nenatažené „zaparkované poloze“ před aktivací na-stránce,pouze klip, kde je upínací síla nastavena momentem-řízeným napětím závitu spíše než geometrickým vychýlením

Technické specifikace:

Režim selhání / Past	Dotčená varianta	Kořenová příčina	Obtížnost detekce	Následek
Tečení závitu hmoždinky	15 SKL, 18 SKL	PA66 relaxace při zátěži	Kontrola točivého momentu je normální; síla nízká	Rail creep >3 mm/rok; Riziko vyboulení CWR
Odlupování kapsy na patě	Celý betonový pražec	Zmrazit-rozmrazování + pronikání vody	Kapesní měřič šířky	Otočení klipu; zvedání prstů; zlomenina nohy
T-únava šroubů v ohybu	SKL12	Nekolmá instalace	Pouze sledování úhlu-točivého momentu	Oddělení hlavy šroubu; vysunutí klipu
Výměna 38Si7 vs 60Si2CrA	Export SKL12/15	Podvod mlýnských certifikátů	XRF identický; vyžaduje uhlík OES	Evropa: rychlé opotřebení; Čína: zkřehnutí
Nesoulad tvaru vlákna	SKL15 šroub/hmoždinka	Záměna M22 vs 7/8"-9 UNC	Měřidlo stoupání závitu je povinné	Cross{0}}threading; 80% ztráta-vytažení
Excentrická náhrada čepu	Úprava SKL12	Nekompatibilní -dodávka Vossloh	Vizuální: vystředění čepu vs	Možnost nastavení nulového rozchodu

Rozsah výkonu:

Dowel Thread Creep (neviditelné)- Závity plastových hmoždinek se při trvalém tahovém zatížení uvolňují. SKL15 instalován při 200 Nm → po 5 letech,zbytková upínací síla 12–13 kNi když kontrola točivého momentu ukazuje 200 Nm. Důvod: tření se zvýšilo, napětí ne. Diagnostika vyžadujezvednout-test(změřte sílu, když se špička klipu právě oddělí od kolejnice).

Rozšíření koroze patní kapsy- Voda zachycená v ramenních kapsách (betonové pražce). Cykly zmrazování-rozmrazováníokraje odlupovací kapsy 0,2–0,5 mm/rok. Ztráta podpory paty → klip se otáčí pod zatížením → zvedání špičky 0,3 mm/cyklus → třepání při nárazu → zlomenina nohy při 2M cyklech (certifikováno 5M). Detekce: šířka kapsy > jmenovitá +2 mm.

Údržba a provozní perspektiva

DIN 17221 vs. GB/T 1222 Hutnictví- Evropský SKL:38Si7(0,35–0,42 % C), se zaměřením na tvárnost-. čínský SKL:60Si2CrA(0,56–0,64 % C), se zaměřením-na sílu.Není ekvivalentní. 38Si7 ve vysoko-rychlostním čínském koridoru → rychlé opotřebení špičky (měkčí). 60Si2CrA v evropském tunelu → riziko vodíkové křehkosti (vyšší tvrdost, náchylnost ke křehnutí Zn).
M22 Záměna tvaru závitu- SKL15 specifikujeM22-6gšroub,M22-6Hhmoždinka. Metrické hrubé:rozteč 2,5 mm. AREMA 7/8"-9 UNC:9 TPI (2,82 mm). Chyba nákupu: objednávka „M22“ od severoamerického dodavatele → přijímá7/8"-9 UNC(21,9 mm vnější průměr, 2,82 mm rozteč). Nejprve se zaseknou 3 nitě, pak se zaseknou. Křížové-vláknění zaručeno.
Regionální monopol SKL12 Excentric Pin- Boční úprava prostřednictvímexcentrický kuželový čepje ve vlastnictvíSystém Vossloh SKL12 Zw700. Stejný-vzhled SKL12 od jiných výrobcůsoustředný čep→ žádné nastavení. Objednáno jako „kompatibilní s SKL12“ → dodáno neupravitelné- → odmítnutí webu 100 %.
