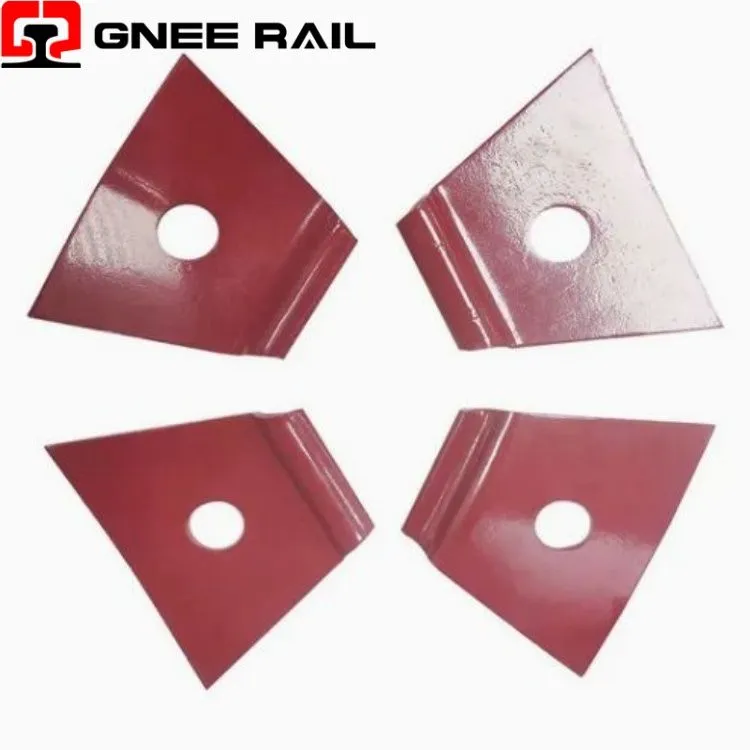

↵Rail Nabla Clip Upevňovací systém

Tato zpráva poskytuje stručné technické vyšetření systémů Railway Nabla Clip se zaměřením na jejichvýrazná geometrie obráceného V (∇), vícesměrné generování síly a specializované použití v úsecích kolejí citlivých na tečení. Analýza se záměrně vyhýbá překrývání s předchozími diskusemi ohledně E-Clips, SKL napínacích svorek nebo Fastclip captive designů. Zaměření je zdepraktické a zřetelné: nasazení v extrémním gradientu, omezení údržby založená na dopadu a standardní rámec EN13481-2 C1.
Technické specifikace:
| Parametr | Standardní klip Nabla | Vysoce výkonná varianta | Systém NABLA C1 | |
|---|---|---|---|---|
| Primární standard | EN13481-5 (těžká přeprava) | EN13481-4 (vysokorychlostní) | EN13481-2 kategorie C | |
| Aplikace | Hlavní/betonové pražce | Ostré křivky/přechody | Méně než nebo rovno 100 km/h, Méně než nebo rovno 26 t, R150 m min | |
| Upínací síla (horizontální) | 8-12 kN | 13-15 kN | Nehodnoceno nezávisle | |
| Složka vertikální síly | 3-4 kN | 4-5 kN | Systémově závislé | |
| Stupeň materiálu | 60Si2MnA, 60Si2CrA | Mikroslitina vanadu | 60Si2Mn/ostatní válcované za tepla | |
| Tloušťka | 4,0 mm nebo 4,5 mm | Neuvedeno | Specifická geometrie C1 | |
| Tvrdost (HRC) | 42-47 | 42-47 | 41-46.5 |

Rozsah výkonu:
Heavy Gradients & Bridge Approaches (>1.5%):
Určeno tam, kde podélné tečení překračuje standardní kapacitu klipu. Nabla dodáváO 40-60 % lepší podélné omezenínež symetrické klipy na sklonech přesahujících 1,5 %, dosažené pomocí geometrického zaklínění v osazení základní desky.
Francouzské vysokorychlostní linky TGV:
Značně používán v sítích LGV (Ligne à Grande Vitesse). Na rozdíl od systémů SKL s upevněním šroubů vytváří Nabla upínací sílu prostřednictvímřízené utahování maticena dvouhlavém šroubovém hrotu, který zajišťuje bezpečné upevnění pro operace na více než 300 km.
Systémy tramvají, LRT a metra:
Nasazeno v městské dopravě propřenos s nízkými vibracemi. Charakteristiky elastického průhybu absorbují náraz kolejových vozidel a snižují hluk přenášený konstrukcí v úsecích tunelu
Údržba a provozní perspektiva
- Životní práh únavy (3 miliony cyklů):
- Standardní klipy Nabla (tloušťka 4 mm/4,5 mm, 60Si2MnA/60Si2CrA) certifikované pro3 miliony cyklů bez zlomeninypodle EN13481-5. To je nižší než u prémiového SKL18/E-Clip 20 mm (5 milionů cyklů), ale dostatečné pro koridory zatížení nápravy 26t.
- Certifikace únavy NABLA C1 (200 milionů cyklů):
- Varianta C1 pro aplikace kategorie C podle EN13481-2 je testována200 milionů cyklů-řádově vyšší než komoditní klipy. To odráží nepřetržité vysokofrekvenční zatížení koridorů pro cestující<100km/h, not heavy haul intermittent stress .
