Kolejnice SKL klip Upevňovací systém

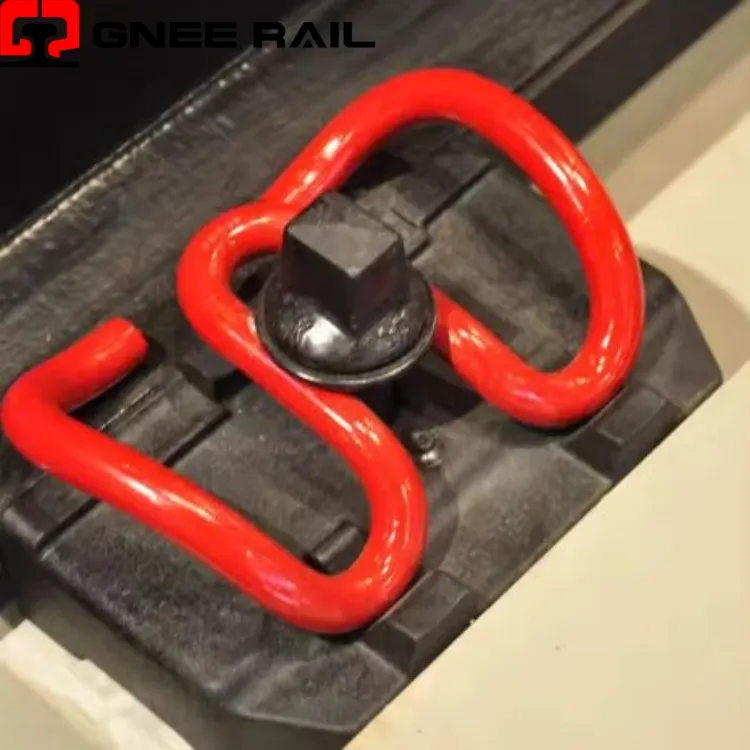

Railway SKL Clips jsou vysoce-elastické spojovací prvky vyrobené z pružinové oceli s výraznou konfigurací ve tvaru omega-, navržené tak, aby zajišťovaly konzistentní zatížení špičky prostřednictvím šroubovacích-fixačních systémů. Tyto spony fungují jako napínací součást v rámci kompletních kolejnicových upevňovacích sestav, pracují ve spojení s úhlovými vodícími deskami a podložkami kolejnice, aby udržely geometrii koleje a zároveň absorbovaly dynamické síly z projíždějících vlaků.
Technické specifikace:
| Typ klipu | Průměr | Zatížení špičky | Rychlost aplikace |
|---|---|---|---|
| SKL 12 | 13 mm | 9 kN | Až 200 km/h |
| SKL 14 | 14 mm | 11 kN | Až 250 km/h |
| SKL 15 | 15 mm | 13 kN | Až 300 km/h |
| SKL 24 | 16 mm | 15 kN | Těžký zátah |
| Materiál | 38Si7/51CrV4 | Tepelně zpracované | Antikorozní{0}nátěr |
| Norma | UIC 864 | EN 13146 | AREMA Kapitola 30 |
Perspektiva instalace a údržby:
- Aplikuje se pomocí ručního nebo mechanického šroubováku-
- Prohnutí během instalace indikuje správnou upínací sílu
- Vizuální kontrola mezery mezi prsty potvrzuje správné umístění
- Odnímatelné bez poškození sousedních součástí kolejnice
- Před-nastavení na pražcích pro zrychlené pokládání kolejí
Údržba a provozní perspektiva
- Vztah lineárního zatížení-vychylování v pracovním rozsahu
- Centrální smyčka rozděluje napětí rovnoměrně po těle klipu
- Udržuje specifikované zatížení špičky po milionech zátěžových cyklů
- Umožňuje zdvih kolejnice-až o 3 mm bez trvalého nastavení
- Poskytuje elastické omezení pro vertikální i boční síly
