↵Upevňovací systém kolejnice e klip

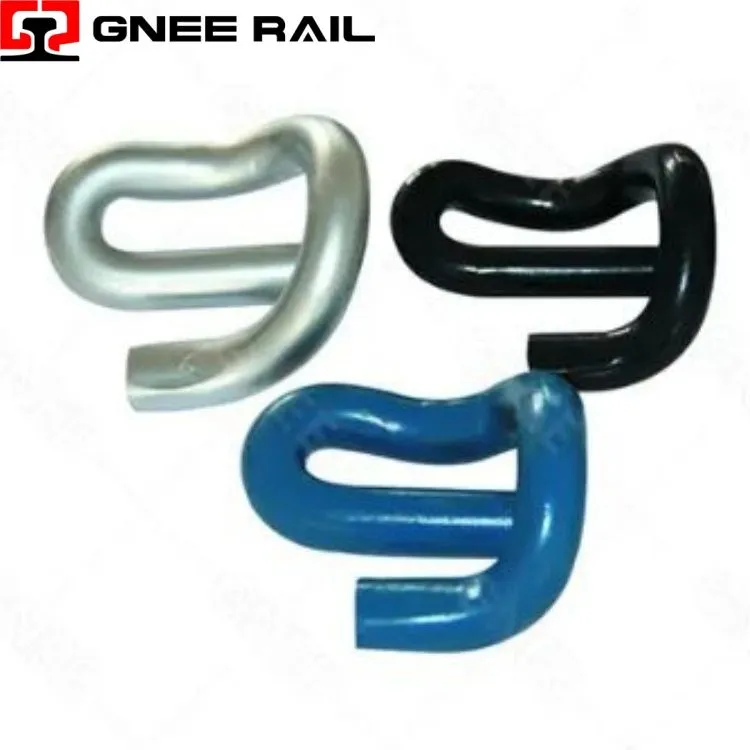

Železniční E-klip je anapnuté upevňovací zařízení z pružinové ocelikterý zajišťuje patku kolejnice k rameni pražce skrzelastická deformace a torzní odolnost-unikátní mezi upevňovacími prvky pro kolejnicesamočinně se{0}}nastavitelná upínací sílakterá se zvyšuje při dynamickém zatížení, jehoinstalace jedné-součástinevyžadující žádné samostatné matice, šrouby nebo izolátory v základní formě a jehouniverzální geometrie řezukterý pojme betonové i ocelové pražce napříč 30+ kolejnicovými profily; navzdory vizuální podobnosti se E-varianty klipů zásadně lišíprůměr tyče, zatížení špičky, třída únavy a ochrana proti korozi, čímž se mezi-standardní substituce stává hlavní příčinou předčasného rozšíření měřidla.
Technické specifikace:
| Varianta | Průměr tyče | Nominální zatížení špičky | Maximální průhyb | Vhodnost nátěru | Výrazné omezení |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7,5–8,5 kN | 12 mm | HDG, Dacromet | Pouze lehká kolej;<22.5t axle |
| PR401 | 20 mm | 9,0–10,5 kN | 15 mm | Dacromet, Geomet | HDG zakázáno (riziko zkřehnutí) |
| FC1504 | 20 mm | 10,0–11,5 kN | 16 mm | Geomet, zinkové-vločky | Těžký zátah; schopný 40t |
| e2009 | 20 mm | 9,0 kN ± 0,5 | 14 mm | Černý oxid, Dacromet | čínský standard; specifická tloušťka pásu |
| SKL-typ E-Klip | 18–20 mm | 12–18 kN | 10–14 mm | HDG (pouze menší nebo rovno 18 mm) | Nezaměnitelné s rameny Pandrol |
| Nerez | 20 mm | 8,5–9,5 kN | 15 mm | Není vyžadováno žádné | třída 316L; 50+ rok života na pobřeží; o 30 % vyšší náklady |
Rozsah výkonu:
Vynutit-proporcionalitu zatížení– Na rozdíl od šroubových hrotů s pevnou upínací silou, E-zatížení špičkyse pod průjezdem kola zvyšuje o 15–25 %.v důsledku vychýlení patky kolejnice. Toto samoutahovací-činnost odolává tečení při velkém zatížení nápravy.
Princip torzního paprsku– Klip funguje jako apřed-předepjatá torzní tyč, nikoli konzolová pružina. Noha zkroucená během instalace ukládá energii v poloměru ohybu, nikoli v přímé části. To distribuuje napětí a ztrojnásobuje únavovou životnost oproti konzolovým konstrukcím.
Interakční úhel ramen– Vektor upínací síly jene vertikální. Špička se dotýká patky kolejnice v úhlu 38° – 42° a vytváříhorizontální složkakterá přitlačuje kolejnici proti čelu rozchodu. Nedostatečný úhel → boční posunutí; nadměrný úhel → špička se při zatížení zvedá.
Údržba a provozní perspektiva
- Černý oxid + olej– Nejnižší náklady, životnost 3–8 let v suché zátěži. Oxidová vrstva poskytuježádná katodická ochrana; jakmile je porušen, obecný kov koroduje rychlostí 0,1–0,2 mm/rok. Nevhodné pro tunely, pobřežní nebo mokré dráhy.
- Dacromet / Geomet- životnost 12-20 let.Zinek-hliníkový vločkový povlak, tloušťka 8–12 µm. Žádné riziko vodíkové křehkosti. Maximální provozní teplota 300 stupňů (neomezeno pro železnici). Preferováno pro vysokorychlostní-a smíšený provoz.
- Žárové-galvanizace ponorem (HDG)- životnost 25-40 let.Omezeno na průměr tyče Menší nebo rovný 18 mm. Silnější sekce (20 mm) riskuje křehké praskání při kalení při vytahování ze zinkové lázně. Specifikace vyžaduje nárazové testování výrobních vzorků.
↵Systém upevnění kolejnicových svorek
Tato zpráva poskytuje stručné technické prozkoumání systémů železničních svorek se zaměřením na jejichdočasná/netrvalá{0}}funkce, nouzová{1}}převodová mechanika a kompatibilita s ne-standardními železničními úseky. Analýza se záměrně vyhýbá překrývání s předchozími diskusemi týkajícími se elastických klipů (E-Clip, SKL, Fastclip, Nabla), šroubovacích hrotů nebo hrotů pro psy. Zaměření je zdepraktické a zřetelné: zotavení z vykolejení, nouzové případy zlomení kolejnice a aplikace jeřábové železnice / přístavu.
Technické specifikace:
| Varianta | Primární aplikace | Kompatibilita části kolejnice | Upínací mechanismus | Výrazná vizuální vlastnost | Běžný chybný-výběr |
|---|---|---|---|---|---|
| GTR-1 / MCT (nouzový) | Přemostění železničního zlomu | UIC54, UIC60, 115RE, 136RE | Středová můstková deska + dvojité svěrky | Dlouhá centrální deska překlene zlomeninu; konfigurace čtyř-šroubů | Používá se jako trvalý klip (nesprávný-vyžaduje týdenní re-točivý moment) |
| Svorka jeřábové kolejnice (FPA/FPD) | Přístavní/průmyslové jeřábové kolejnice | A100, A120, A150, ASCE 171/175 | Zapojení boční-čelisti hlavy kolejnice | Upíná hlavu kolejnice, nikoli patku; žádná fixace spánku | Určeno pro hlavní vedení (nedostatečné boční omezení) |
| Svorka izolovaného bloku | Izolované spoje kolejnic | UIC54, UIC60 | Dielektrické oddělovací desky + napínací šrouby | Viditelné izolační vrstvy ze skelných vláken/epoxidu | Nainstalovaná standardní svorka-selhání signálního obvodu |
| Dorazová svorka (posuvná) | Absorpce energie nárazu | UIC54, UIC60 | Kalibrované skluzové napětí | Podlouhlé otvory pro šrouby; indikátory opotřebení | Nainstalovaná pevná svorka-bez posuvné funkce |
| Dočasná stavební svorka | Inscenace dodavatele | Všechny ploché-spodní části | Jednoduchý tvar U-+ jeden centrální šroub | minimalistický design; žádné tvarování patky kolejnice | Používá se v trvalé stopě (poškození odsazení) |
Rozsah výkonu:
Nouzové sevření při přetržení koleje (obnovení provozu):
Po zlomení kolejnice nebo poruše svaru jsou přes místo zlomeniny aplikovány napínací svorky (např. GTR-1, MCT).Přenosová kapacita zatížení: 80-120 kNna pár svorek. Okamžitě obnoví průjezd rychlostí 20 km/h. Trvalá oprava následuje do 24-72 hodin.
Vyproštění vykolejení a nakolejení:
Svorky zajišťují kolejnice k pražcům během nakolejování jeřábu. Zabraňuje posunu kolejí při zvedání břemen (až 200 tun). Aplikuje se ve 2m intervalech přes zónu vykolejení. Demontováno poté, co jsou kola zpět na kolejnici.
Údržba a provozní perspektiva
- Rychlost instalace a odstranění (nouzový kontext):
- Ruční montáž svorky:30-60 sekundpomocí rázového klíče nebo nástrčné ráčny. Použití hydraulické svorky:15-20 sekund. Rychlost je kritická-průměrně 45–60 minut držení průrazu kolejí.
- Udržení napnutí šroubu (týdenní re{0}}utahování):
- Svorky spoléhají na upínací sílu šroubu, nikoli na geometrii pružiny. Příčiny vibrací10-15% ztráta točivého momentu za týdenpod provozem. Týdenní re-točení nařízeno pro nepřetržité používání. Po 4-6 týdnech se riziko zadírání nití zvyšuje – svorky jsou odstraněny a opraveny .
Populární Tagy: uhlíková ocel e klip, Čína uhlíková ocel e klip výrobci, dodavatelé, továrna
